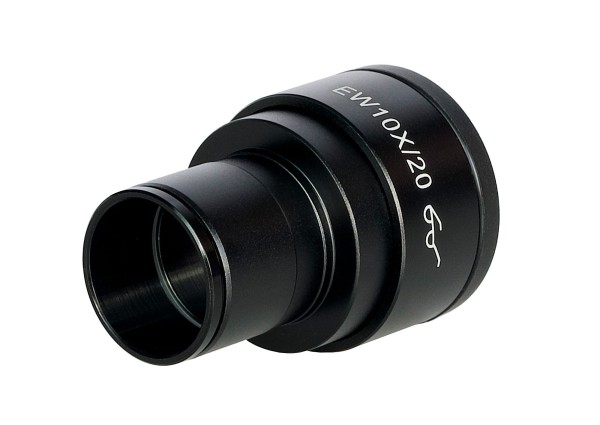

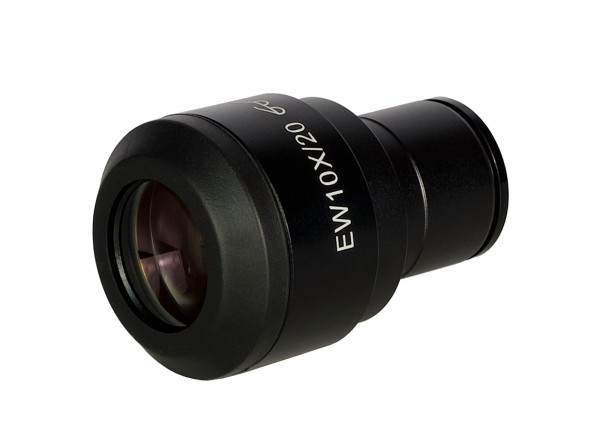

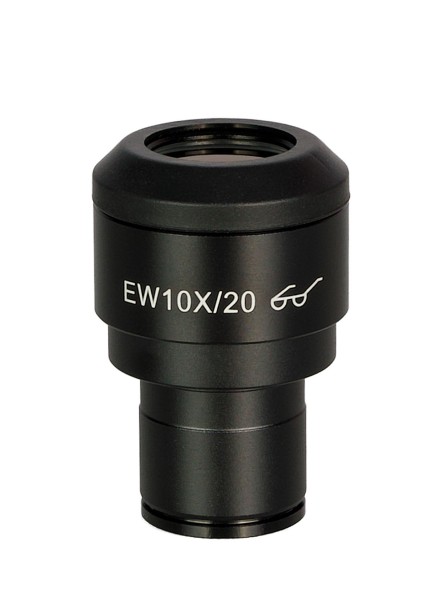

Окуляр MAGUS O10S 10х/20 мм со шкалой (D 23,2 мм)

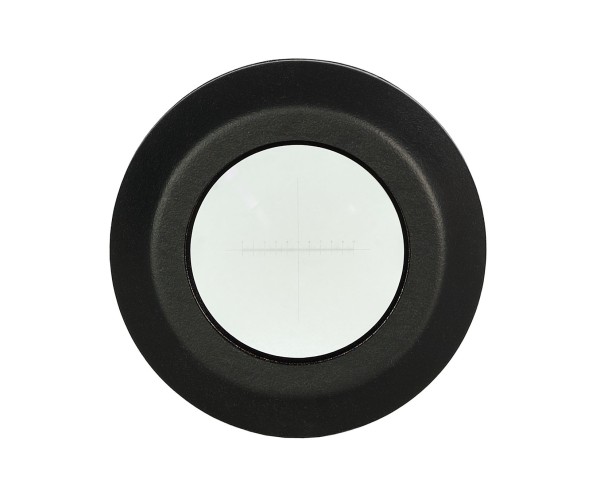

MAGUS O10S 10х/20 мм создан для определения линейных размеров образцов микроскопического исследования. Модель имеет измерительную шкалу с ценой деления 0,1 мм, 10-кратное увеличение и поле зрения в 20 мм.

Окуляр совместим с микроскопами с диаметром окулярной трубки 23,2 мм – это довольно распространенный стандарт, позволяющий использовать этот окуляр с широким спектром биологических микроскопов.

Обратите внимание: перед проведением работ с помощью окуляра необходимо выполнить калибровку шкалы для объектива при помощи калибровочного слайда.

Расчет цены деления шкалы окуляра для каждого объектива

На объективах c небольшим увеличением необходимо подсчитать, какое количество делений сетки окуляра умещается в шкалу слайда. На объективах со средней и большой кратностью достаточно подсчитать, сколько штрихов на слайде входит в шкалу окуляра.

После для каждого объектива потребуется провести расчет по формуле:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – количество делений объект-микрометра;
А – количество делений шкалы окуляра.

Получение истинного линейного размера объекта

При измерении объекта сперва сосчитайте число делений шкалы окуляра, которое занимает объект. Результат умножьте на цену деления шкалы, подсчитанную ранее для выбранного объектива. Итоговое значение и будет истинной линейной величиной объекта.

Совместимость:
• Микроскоп биологический MAGUS Bio 240B
• Микроскоп биологический MAGUS Bio 240T
• Микроскоп биологический цифровой MAGUS Bio DH240
