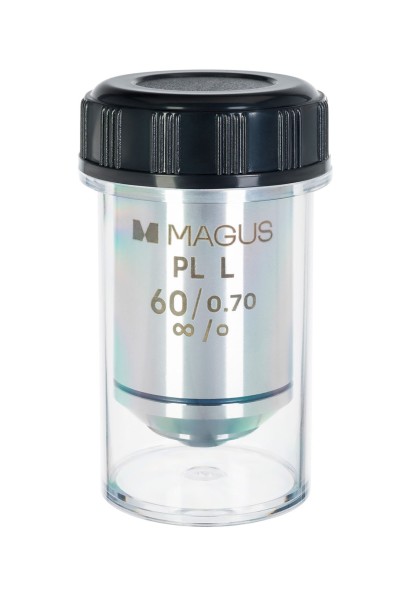

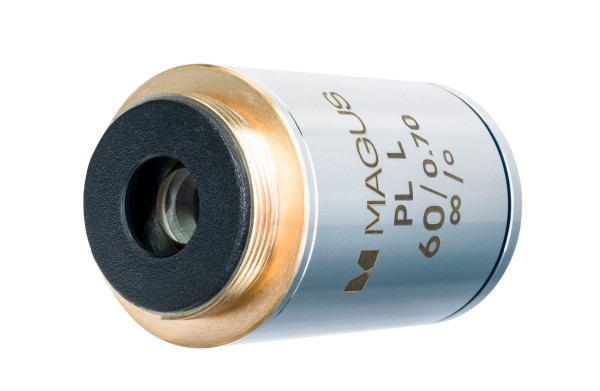

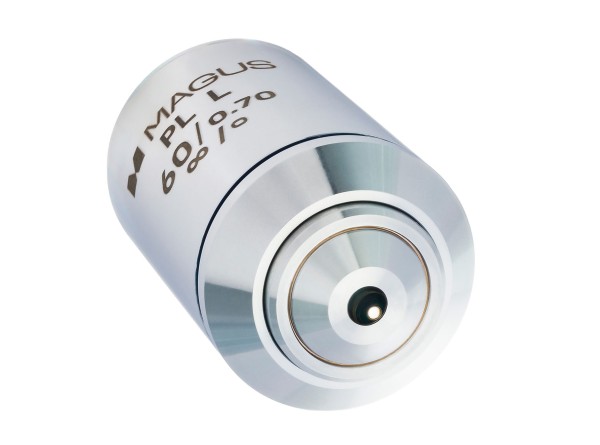

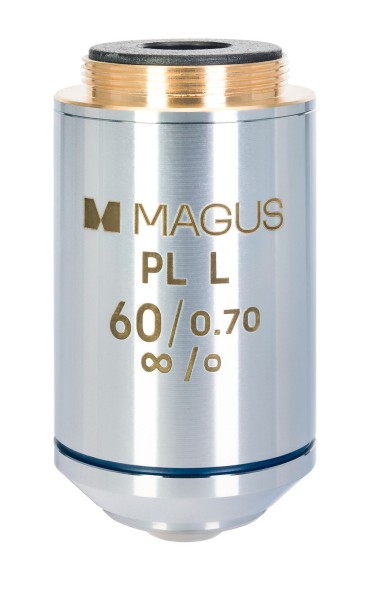

Объектив MAGUS 60PLL 60х/0,70 Plan L WD 2,08 мм

Планахроматический объектив для установки на металлографические микроскопы. Оптика объектива исправляет хроматические аберрации для красного и синего цветов и сферическую для зеленого. Планахромат отличается исправленной кривизной на 90% поверхности поля зрения, это значит, что поле зрения с адекватным отображением объекта будет широким. Наиболее явно это преимущество будет видно при работе на окулярах с полем зрения 22 мм. Окуляр 10х/22 мм сформирует поле зрения шириной 0,36 мм высокой степени плоскостности.

Для металлографических объективов характерно большое рабочее расстояние. Это нужно, чтобы при исследовании объектов с выраженным перепадом высоты не поцарапать линзу. Рабочее расстояние модели 60PLL – 2,08 мм. Парфокальная высота объектива – по стандарту DIN (45 мм). Устанавливается на микроскоп с тубусом «бесконечность», не требует покровного стекла.

Кратность объектива – 60х. Полезное увеличение микроскопа с установленным объективом 60PLL находится в промежутке от 350х до 700х. С меньшей кратностью не удастся разглядеть мелких деталей, а большая не даст новой информации. Получить полезное увеличение можно при комбинации объектива с окулярами от 5х до 15х. Модель объектива 60PLL имеет предел разрешения 0,39 мм.

Совместимость:
• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический инвертированный MAGUS Metal V700

Технические характеристики

Материал линз: оптическое стекло
Класс объектива по степени коррекции аберраций: планахромат
Длина тубуса: бесконечность (∞)
Метод контрастирования: светлое поле
Увеличение, крат: 60
Апертура: 0,70
Рабочее расстояние, мм: 2,08
Парфокальное расстояние, мм: 45
Толщина покровного стекла, мм: без покровного стекла
Пружинящая оправа: есть
Иммерсия: нет
Материал корпуса: медь
