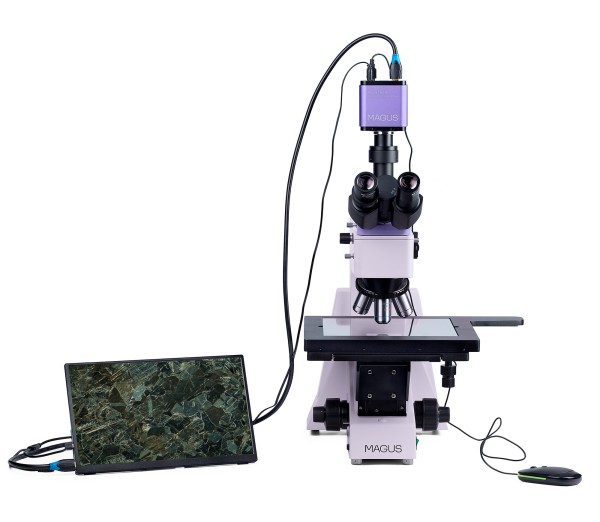

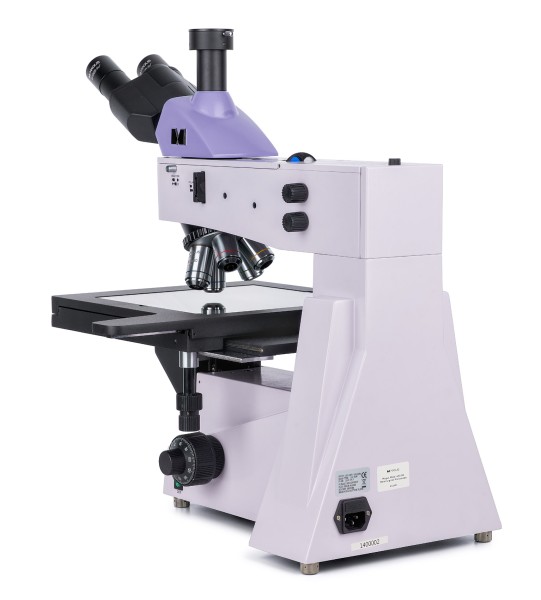

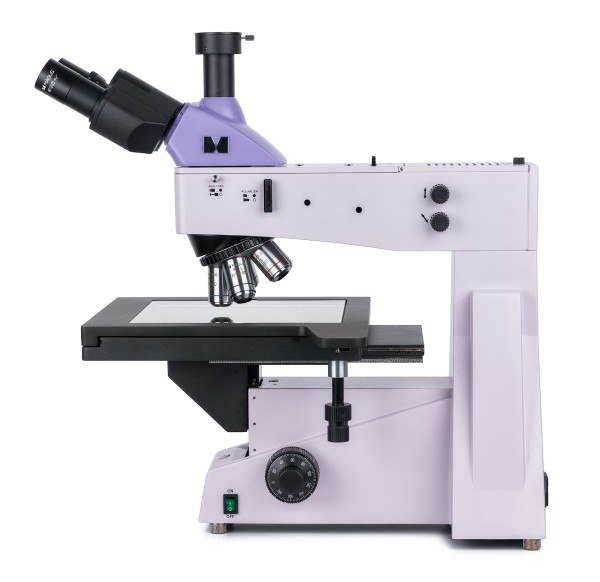

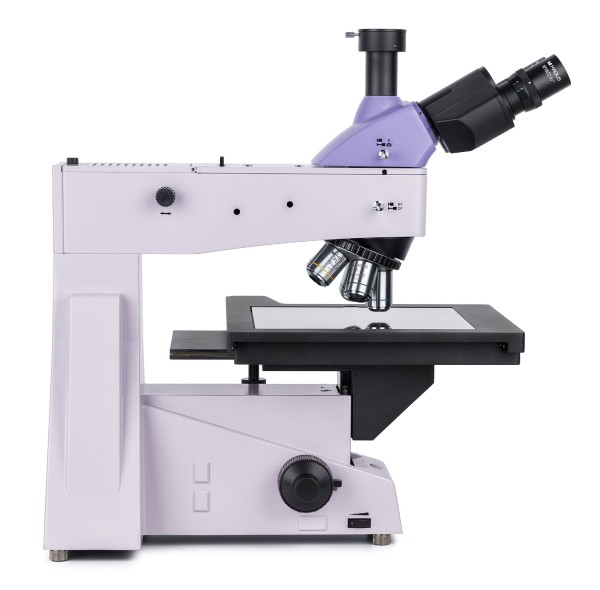

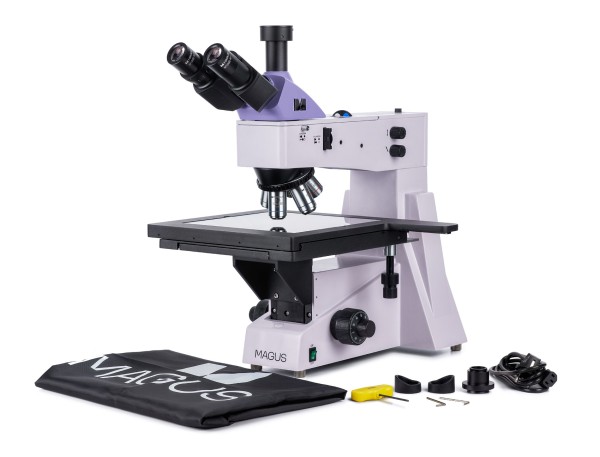

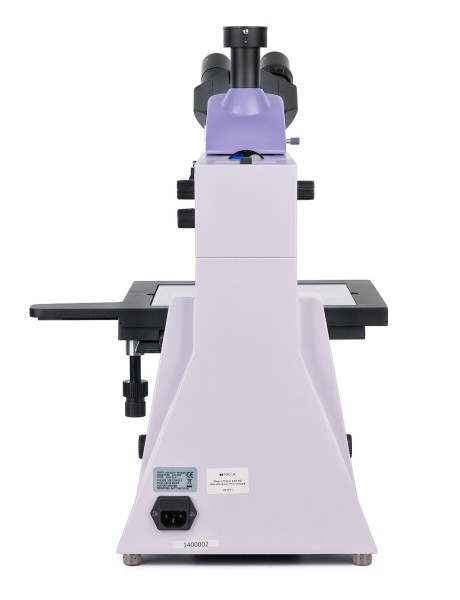

Микроскоп металлографический цифровой MAGUS Metal D650 BD LCD
Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривае...
Описание
Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.

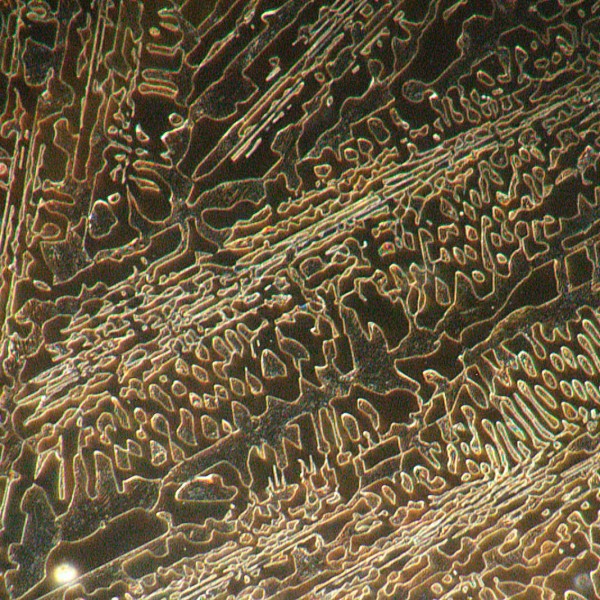

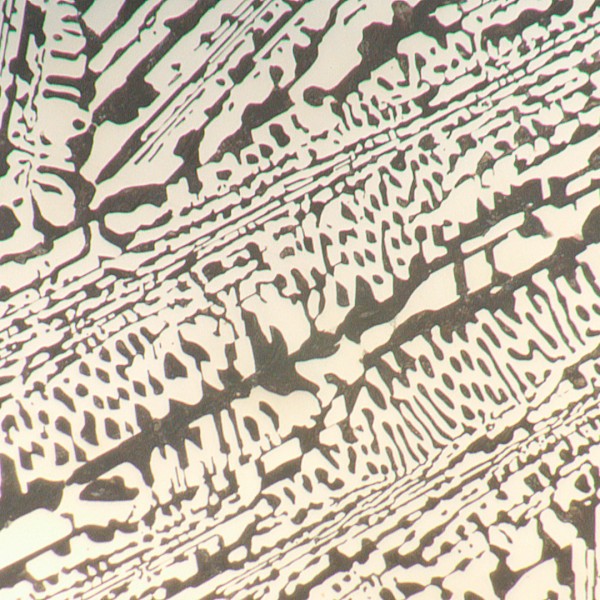

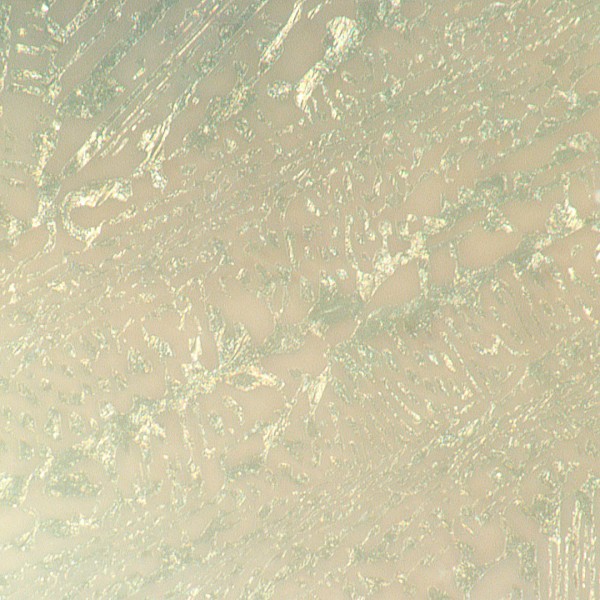

Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

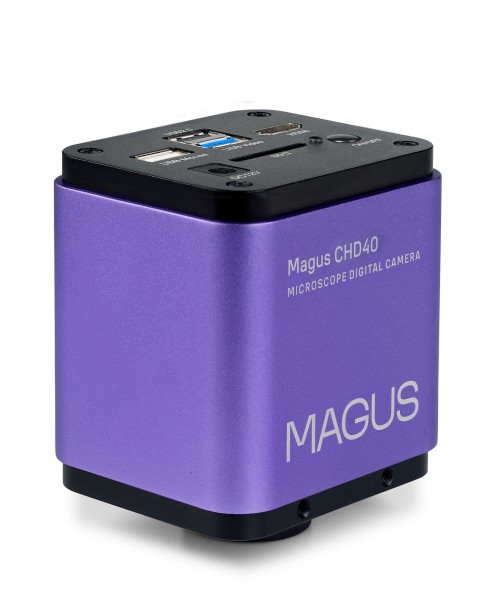

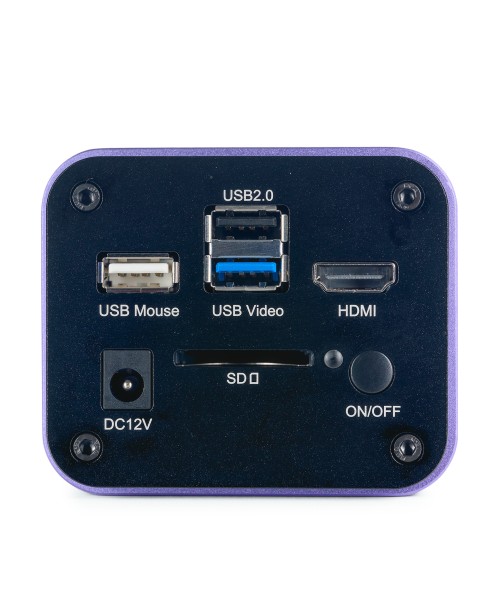

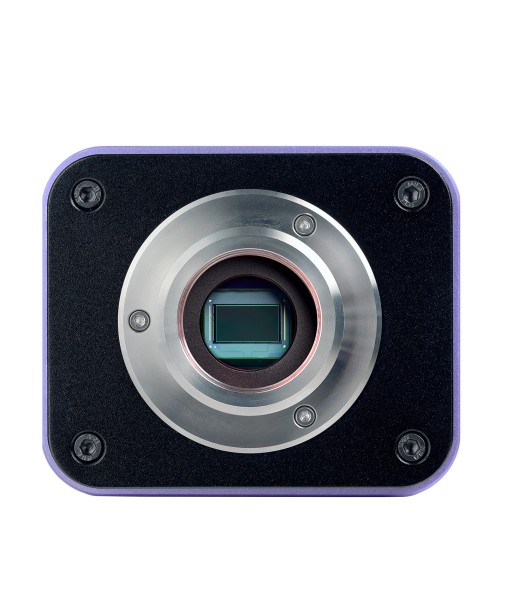

Цифровая камера
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

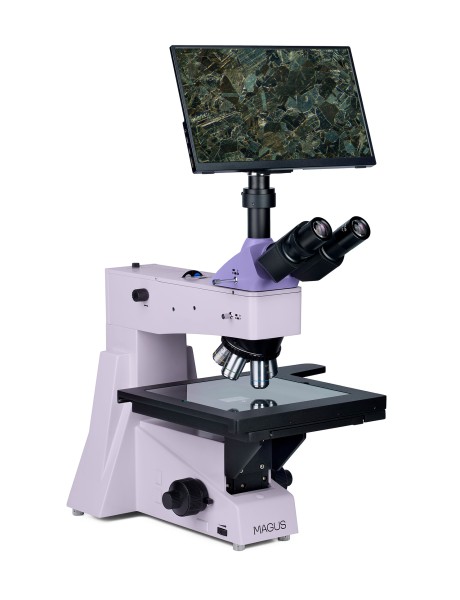

Монитор

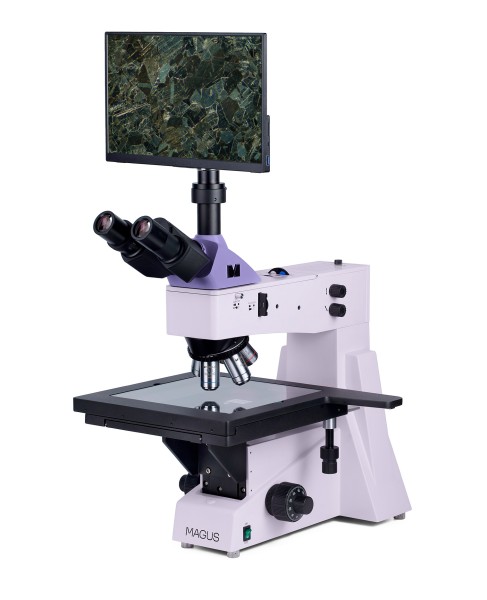

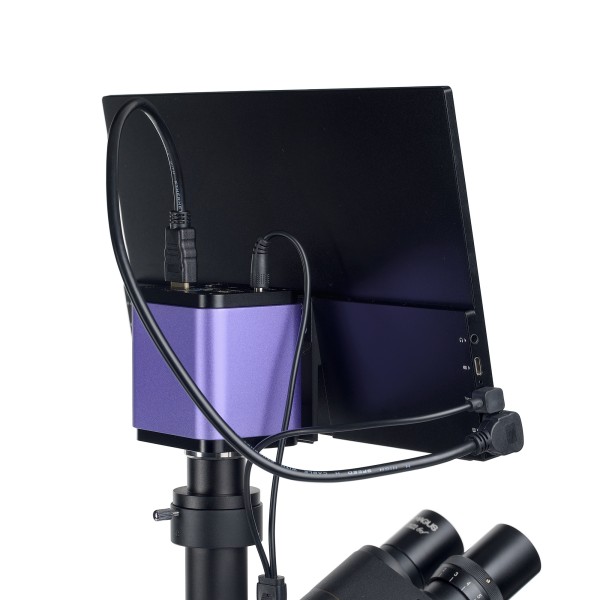

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

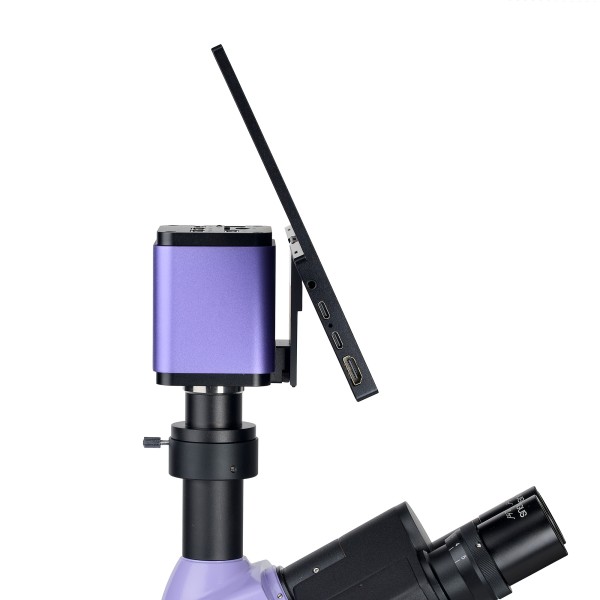

Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

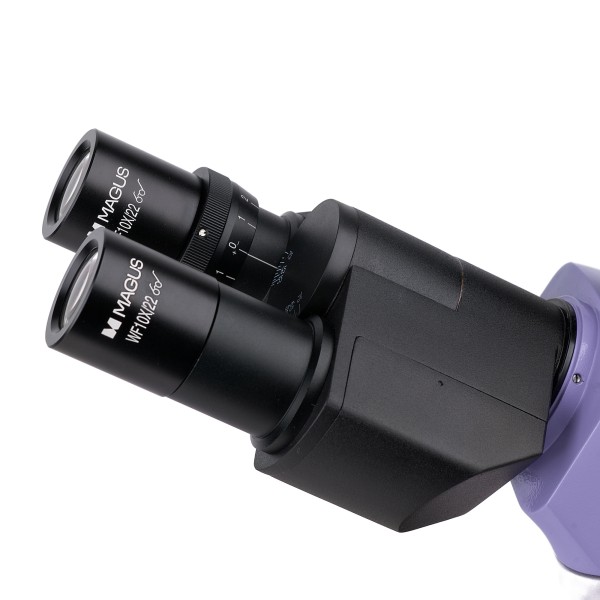

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

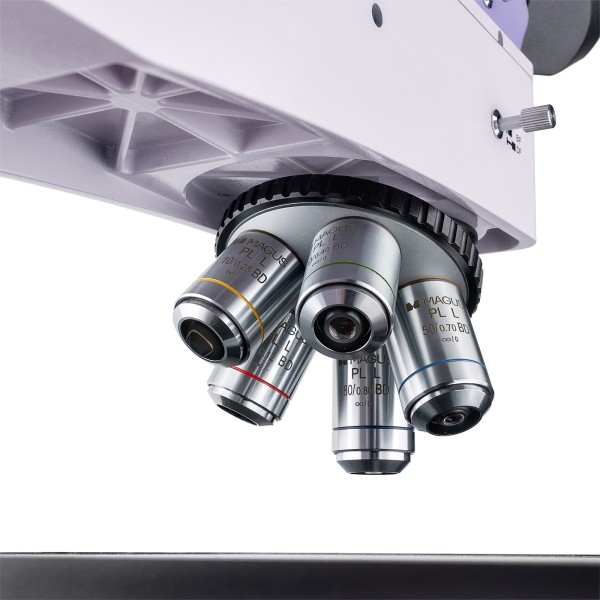

Револьверное устройство
Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

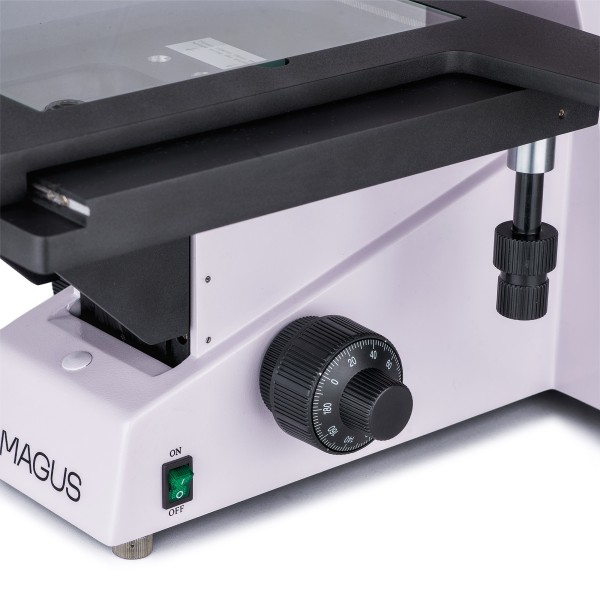

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

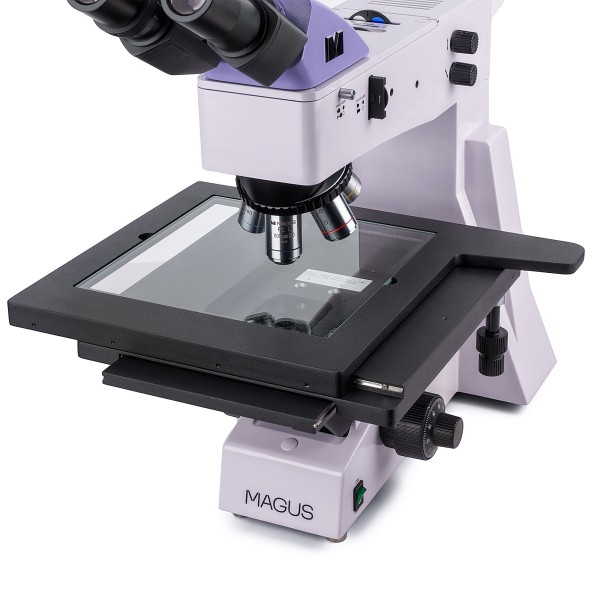

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.
Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

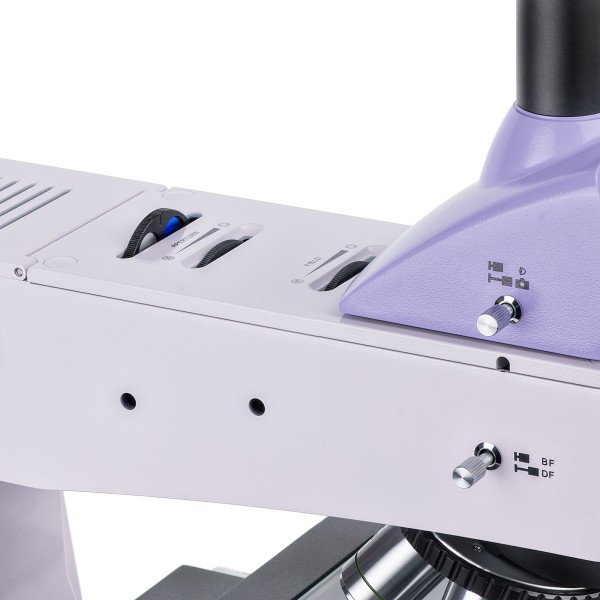

Осветительная система отраженного света

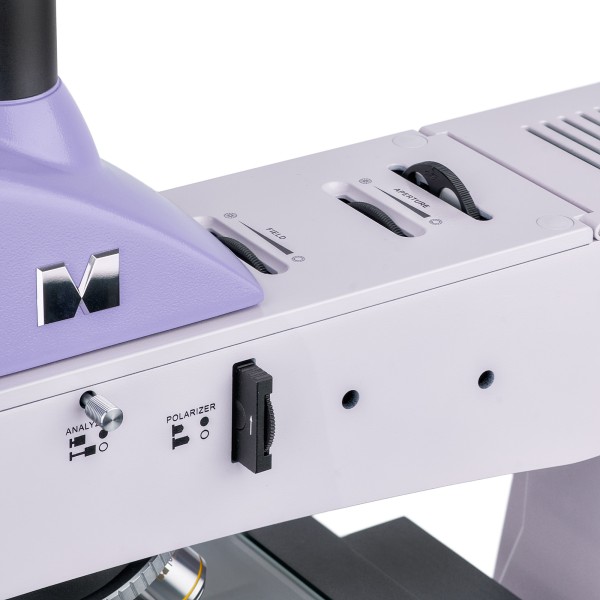

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
• Применяется для изучения непрозрачных объектов большой протяженности и ширины
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с увеличенным ходом по обеим осям
• Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
• Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

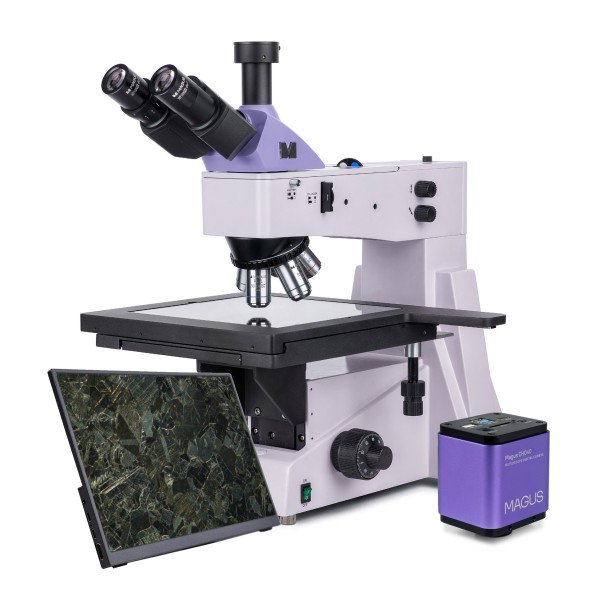

Комплектация:
• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi, сетевой адаптер питания 12 В/1 А (евро), USB-флеш-накопитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD40
• Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Калибровочный слайд
Характеристики
| Гарантия | 5 |
| Угол наклона окулярной насадки | 30° |
| Диаметр окулярной трубки, мм | 30 |
| Размеры предметного столика | двухкоординатный механический мм |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Цветной/монохромный | цветной |
| Число мегапикселей | 8 |
| Карта памяти | SD до 32 ГБ |
| Возможность подключения другого оборудования | адаптер Wi-Fi (USB), мышь (USB), флеш-накопитель (USB) |
| Светочувствительность | 1028 мВ с 1/30 с |
| Время выдержки | 0,014 мс – 1000 мс |
| Тип матрицы | IPS |
| Разрешение дисплея, пикс | 3840x2160 (4K) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Разрешение видеосъемки, пикселей | yes |
| Питание камеры | адаптер постоянного тока 12В, 1А |
| Дисплей | 13.3 |
| Потребляемая мощность | 12 (максимум) |
| Револьверное устройство | на 5 объективов |
| Тип микроскопа | металлографические, световые/оптические |
| Окуляры, крат | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Сетевой адаптер | вход: переменное напряжение 100–240 В, 50/60 Гц, выход: постоянное напряжение 12 В/1 А |
| Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Материал корпуса | цельнолитой алюминиевый |
| Размер упаковки | 58x49x60 |
| Диоптрийная коррекция | ±5 (на левом тубусе) |
| Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
| Интерфейс подключения | HDMI 1.4, USB 3.0, Wi-Fi |
| Рабочий диапазон относительной влажности | 10 — 90 |
| Регулировка яркости | yes |
| Рабочее расстояние | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) мм |
| Насадка | Зидентопф |
| Межзрачковое расстояние | 48 — 75 мм |
| Диапазон рабочих температур, °C | -10 — 50 |
| Размер пикселя | 2.9x2.9 |
| Форматы файлов | *.h264/*.h265, *.mp4 |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Вес в упаковке | 23.75 |
| Чувствительный сенсор CMOS | Sony Exmor/Starvis CMOS |
| Методы исследований | поляризация, светлое поле, темное поле |
| Частота кадров / разрешение | 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0) |
| Отношение сигнал/шум | 0,13 мВ при 1/30 с |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Размер сенсора | 1/1,2" (11,14x6,26 мм) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Формат файлов | *.jpg, *.tif |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип крепления | C-mount |
| Диафрагма | встроенные апертурная и полевая |
| Увеличение общее | 50–1000/1250/1500/2000/2500 крат |
| Подсветка | верхняя |
| Максимальное разрешение, пикс | 3840x2160 |
