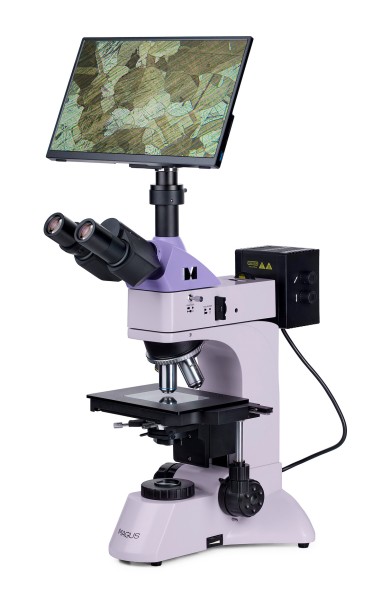

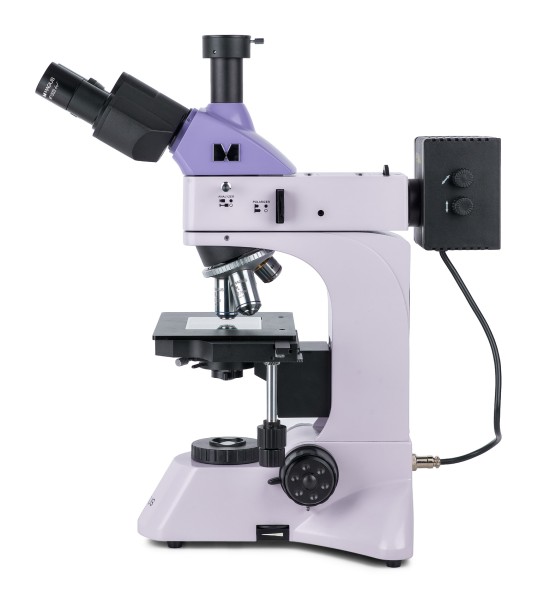

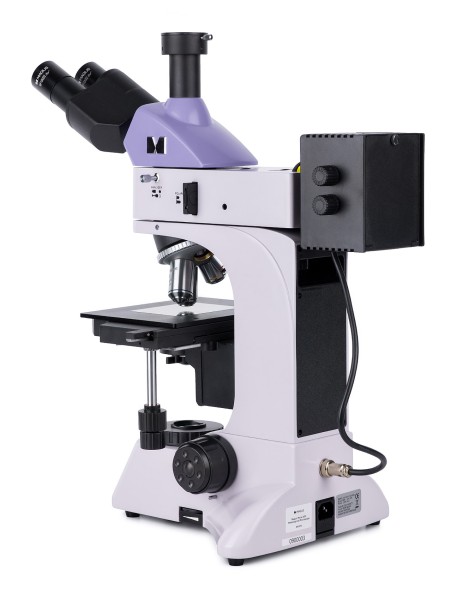

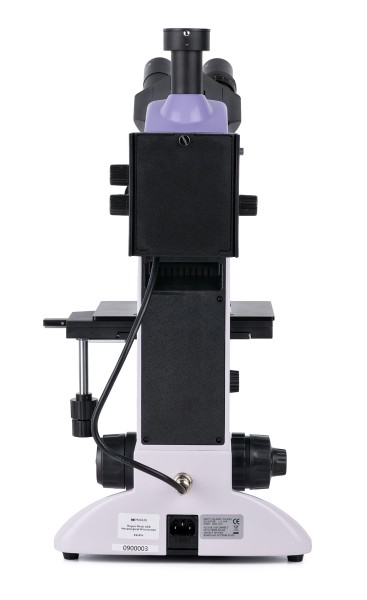

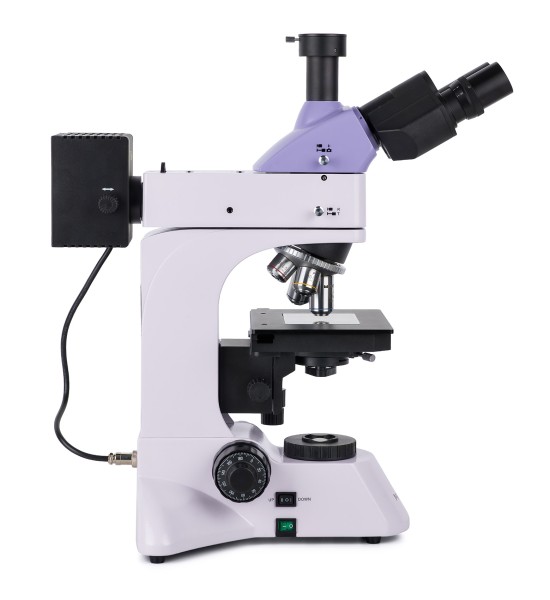

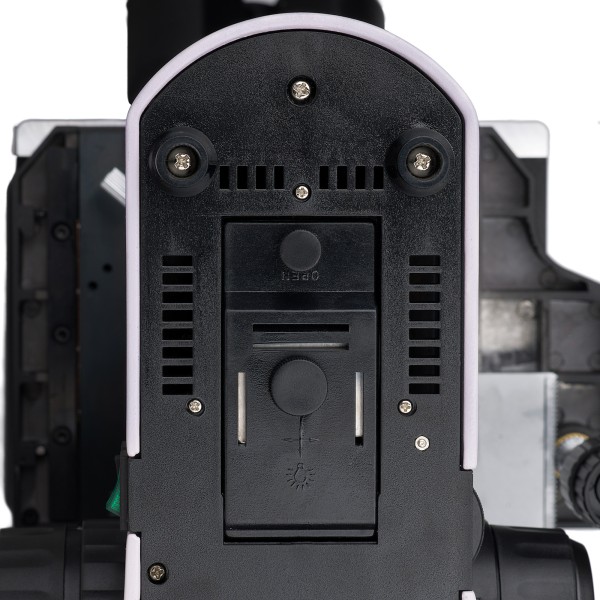

Микроскоп металлографический цифровой MAGUS Metal D600 LCD
Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.
Описание
Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера

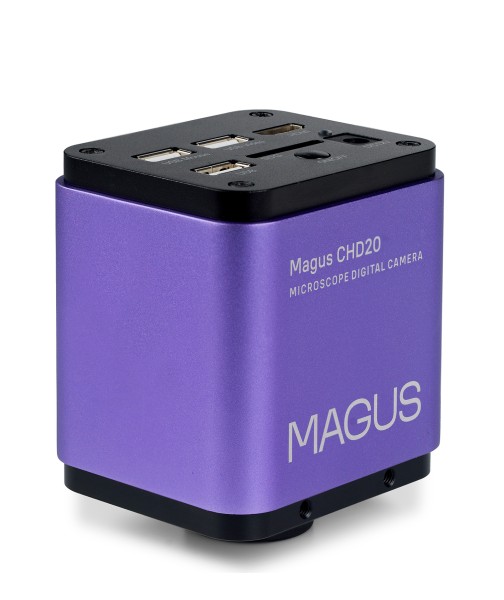

Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру.
Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

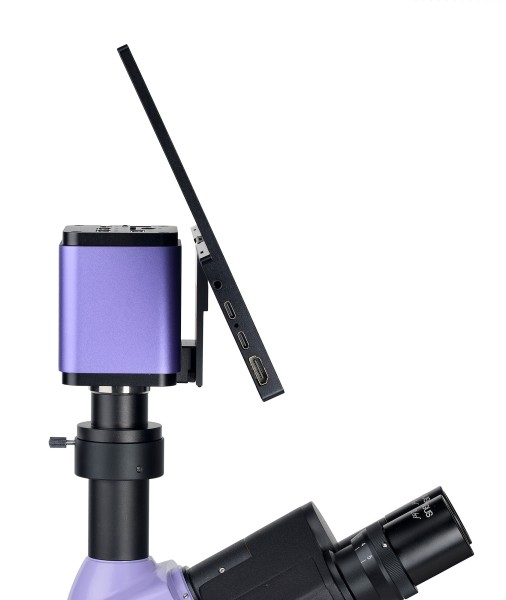

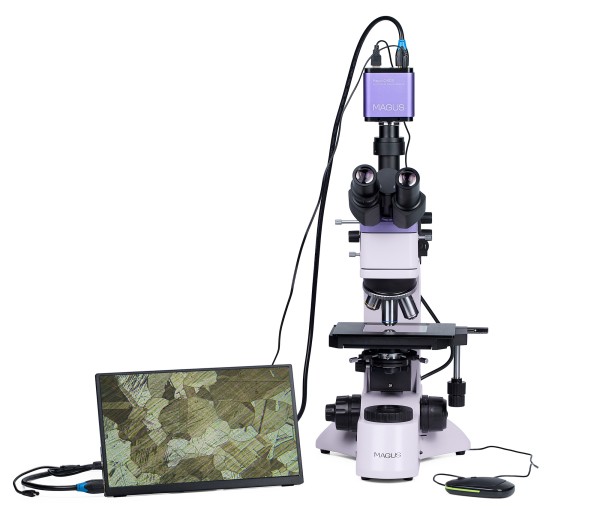

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.

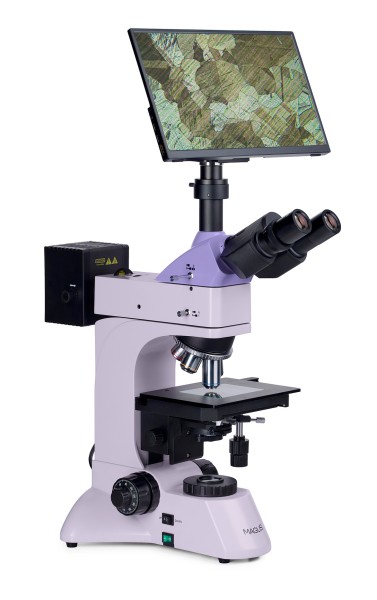

Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

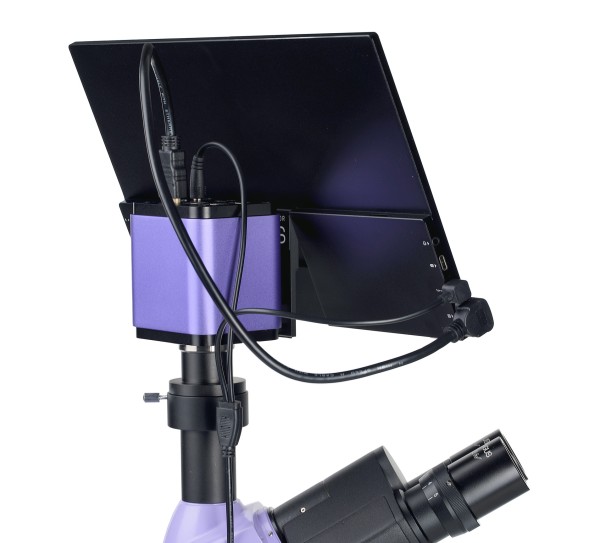

Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка

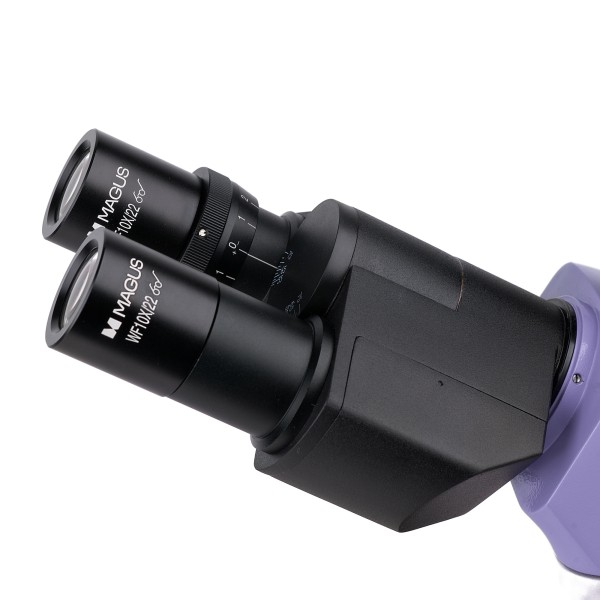

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.
Револьверное устройство

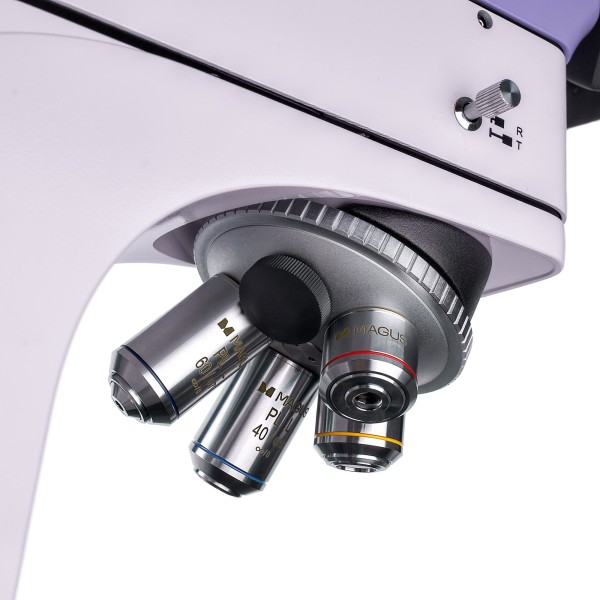

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.
Фокусировка

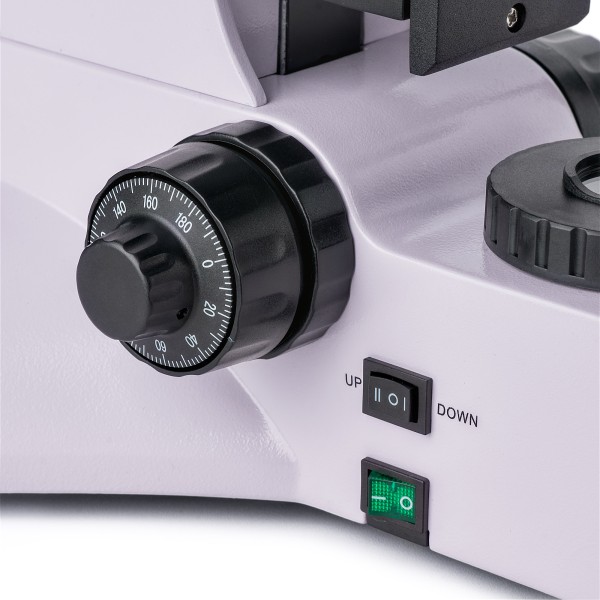

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.

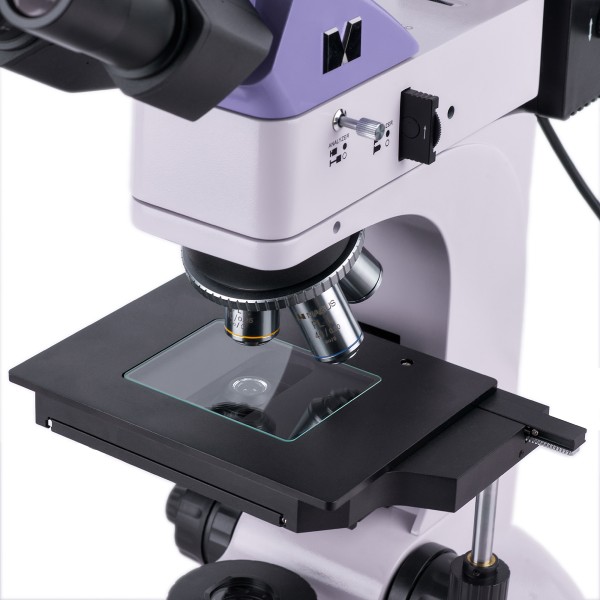

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.
Источники света

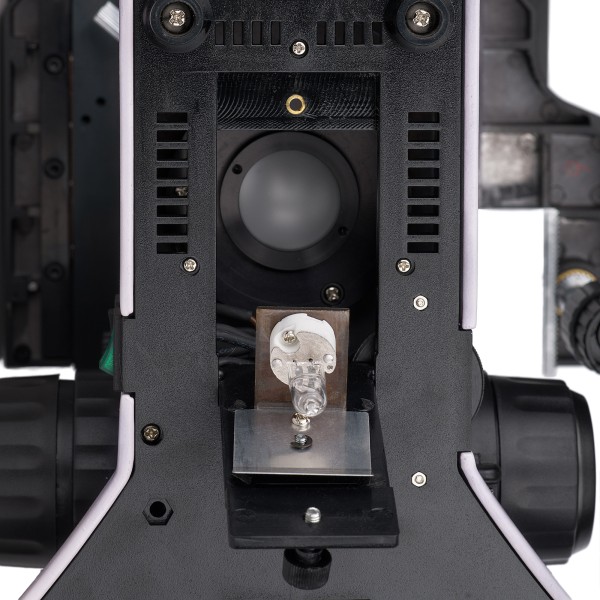

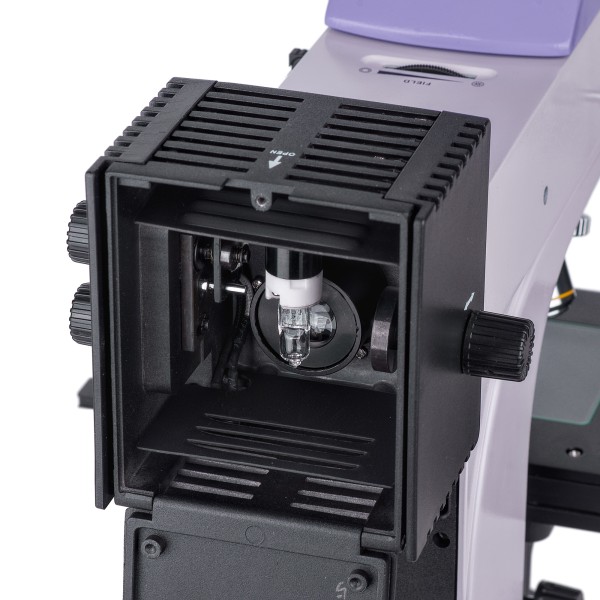

В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.
Осветительная система отраженного света

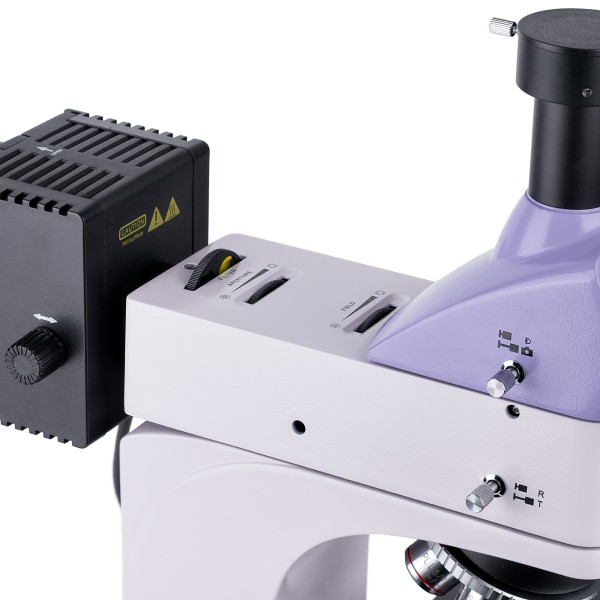

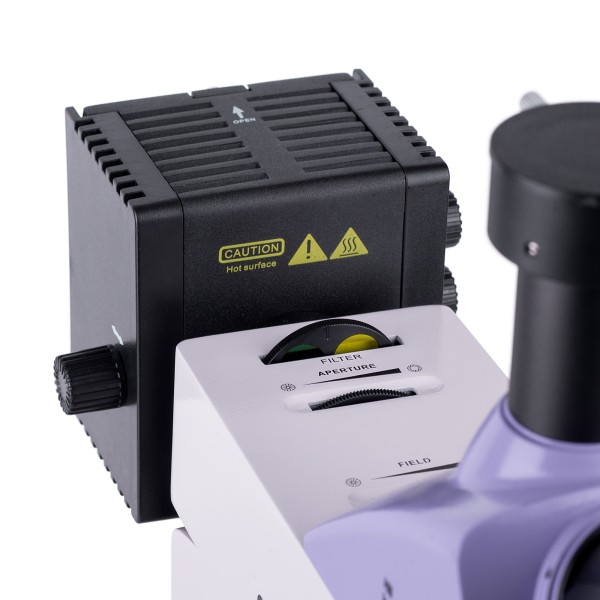

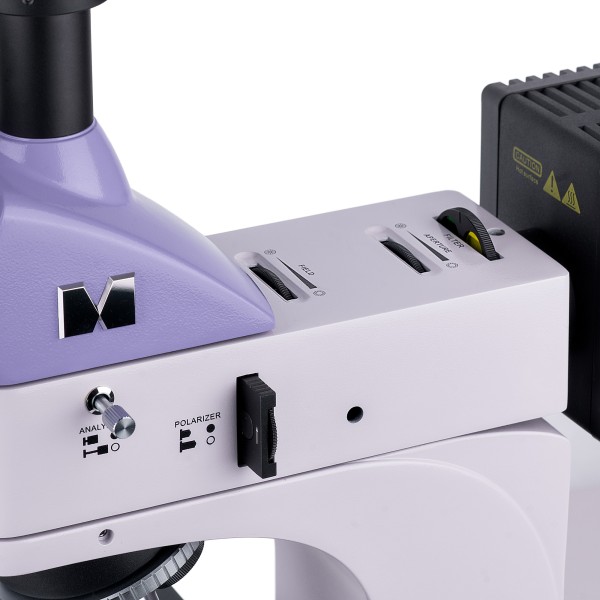

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.
Осветительная система проходящего света

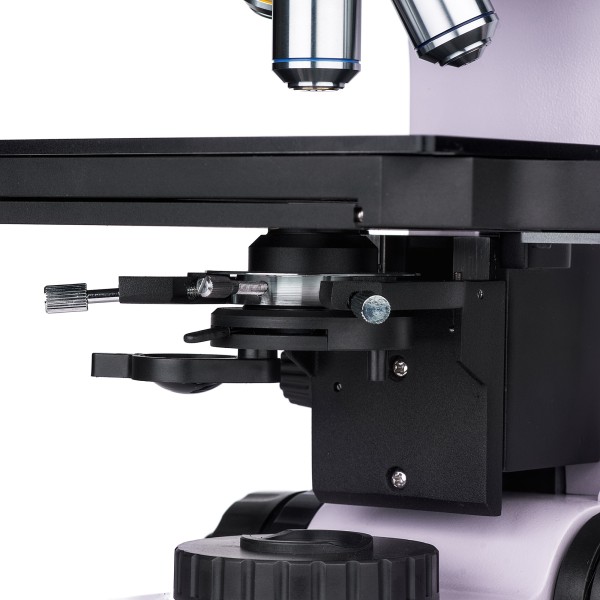

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
• Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм
• Опорная и исследуемая поверхности объекта должны быть параллельными
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Мощные 30-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• Конденсор Аббе с откидной линзой
• Устройство простой поляризации для работы в отраженном свете
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:

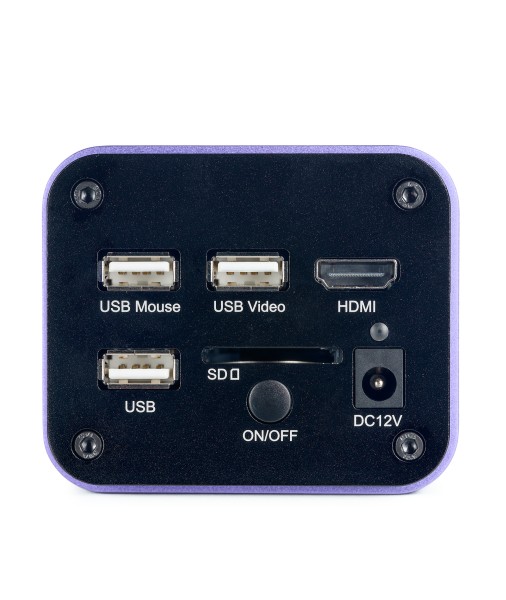

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0
• Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
• 60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация:

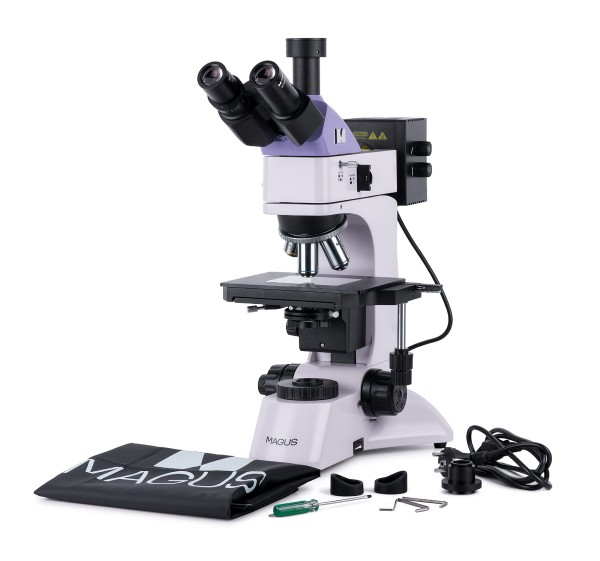

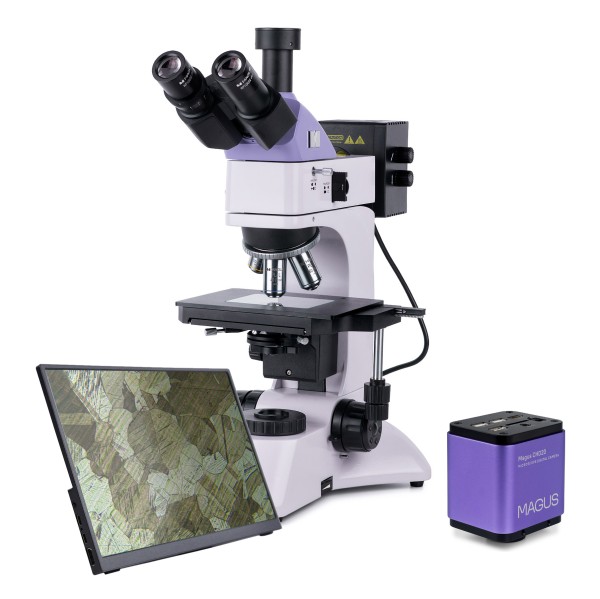

• Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), USB-флеш-накопитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD20
• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Прозрачная вставка в столик
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Калибровочный слайд
Характеристики
| Гарантия | 5 |
| Угол наклона окулярной насадки | 30° |
| Диаметр окулярной трубки, мм | 30 |
| Размеры предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой мм |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Цветной/монохромный | цветной |
| Число мегапикселей | 2 |
| Карта памяти | SD до 32 ГБ |
| Возможность подключения другого оборудования | мышь (USB), флеш-накопитель (USB) |
| Светочувствительность | 1175 мВ с 1/30 с |
| Время выдержки | 0,04 мс – 1000 мс |
| Тип матрицы | IPS |
| Разрешение дисплея, пикс | 1920x1080 (Full HD) |
| Соотношение сторон экрана | 16:9 |
| Яркость, кд/мВІ | 400 |
| Количество отображаемых цветов | 16,7 млн |
| Контрастность | 1000:1 |
| Угол обзора горизонталь/вертикаль, ° | 178/178 |
| Размер видимой области экрана (ШxВ), мм | 295x165 |
| Шаг пикселя (ШxВ), мм | 0,154x0,154 |
| Частота обновления экрана, Гц | 60 |
| Тип подсветки матрицы | светодиодная (LED) |
| Срок службы светодиодов подсветки, ч | 50000 |
| Интерфейс | HDMI |
| Разрешение видеосъемки, пикселей | yes |
| Питание камеры | адаптер постоянного тока 12В, 1А |
| Дисплей | 13.3 |
| Потребляемая мощность | 12 (максимум) |
| Револьверное устройство | на 5 объективов |
| Тип микроскопа | металлографические, световые/оптические, цифровые |
| Окуляры, крат | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Сетевой адаптер | вход: переменное напряжение 100–240 В, 50/60 Гц, выход: постоянное напряжение 12 В/1 А |
| Конденсорное устройство | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
| Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Материал корпуса | цельнолитой алюминиевый |
| Размер упаковки | 35x30x75 |
| Диоптрийная коррекция | ±5 (на левом тубусе) |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Интерфейс подключения | HDMI 1.4, USB 2.0 |
| Рабочий диапазон относительной влажности | 10 — 90 |
| Регулировка яркости | yes |
| Рабочее расстояние | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) мм |
| Насадка | Зидентопф |
| Межзрачковое расстояние | 48 — 75 мм |
| Диапазон рабочих температур, °C | -10 — 50 |
| Размер пикселя | 3.75x3.75 |
| Форматы файлов | *.h264/*.h265, *.mp4 |
| Вес | 11 |
| Тип насадки | тринокулярная, цифровой дисплей/монитор ПК |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Вес в упаковке | 17.25 |
| Чувствительный сенсор CMOS | Sony Exmor/Starvis CMOS |
| Методы исследований | поляризация, светлое поле |
| Частота кадров / разрешение | 50@1920x1080 (USB), 60@1920x1080 (HDMI) |
| Отношение сигнал/шум | 0,15 мВ при 1/30 с |
| Программное обеспечение | HDMI: встроенное; USB: MAGUS View |
| Размер сенсора | 1/2" (7,2x4,05 мм) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, монитор 19" и больше (при USB-подключении) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Формат файлов | *.jpg, *.tif |
| Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) |
| Тип крепления | C-mount |
| Увеличение общее | 50–1000/1250/1500/2000/2500 крат |
| Подсветка | комбинированная |
| Максимальное разрешение, пикс | 1920x1080 |
