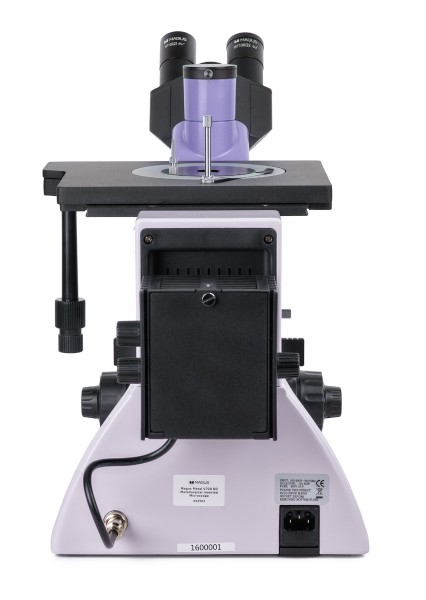

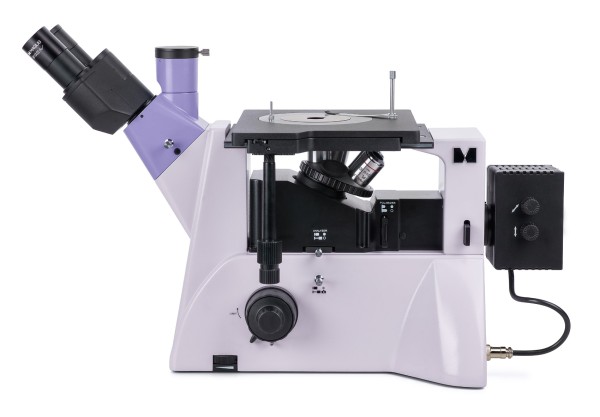

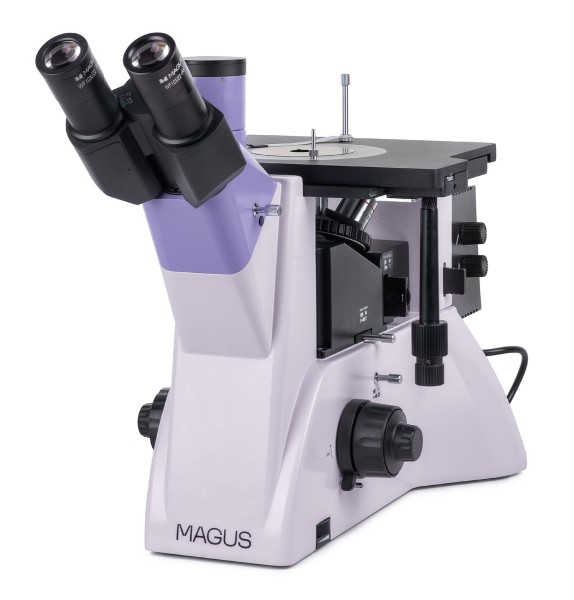

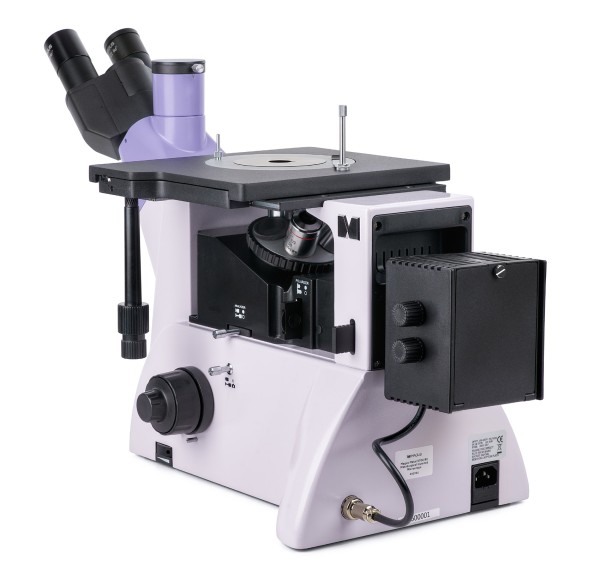

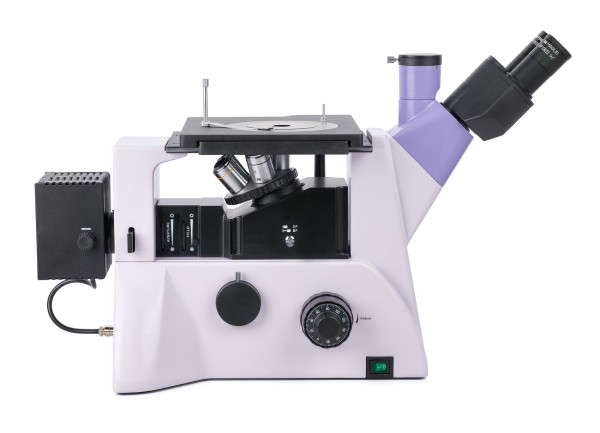

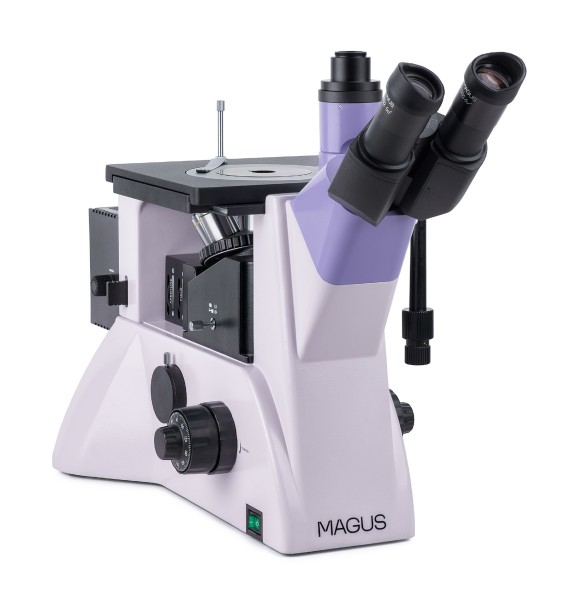

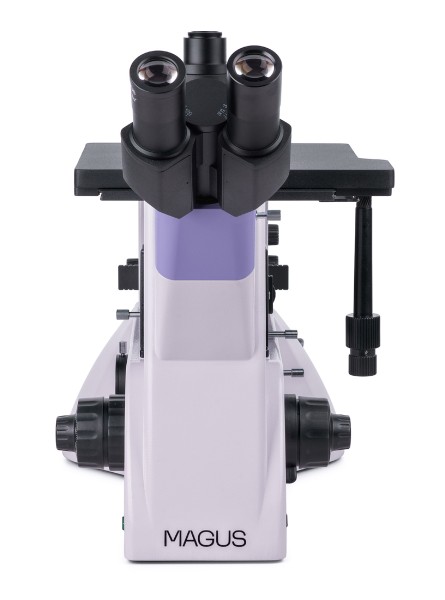

Микроскоп металлографический инвертированный MAGUS Metal V700 BD

Благодаря инвертированной конструкции на металлографическом микроскопе MAGUS Metal V700 BD можно исследовать объекты большого размера и массой до 2 кг. Исследуемая сторона должна быть плоской и обработанной для наблюдений, геометрия остальной части объекта не имеет значения. Микроскоп применяется на предприятиях металлургической и металлообрабатывающей промышленности, в производственных цехах и лабораториях контроля качества, в высших учебных заведениях. При исследованиях используются методы светлого поля, темного поля и поляризованного света.

Оптическая схема

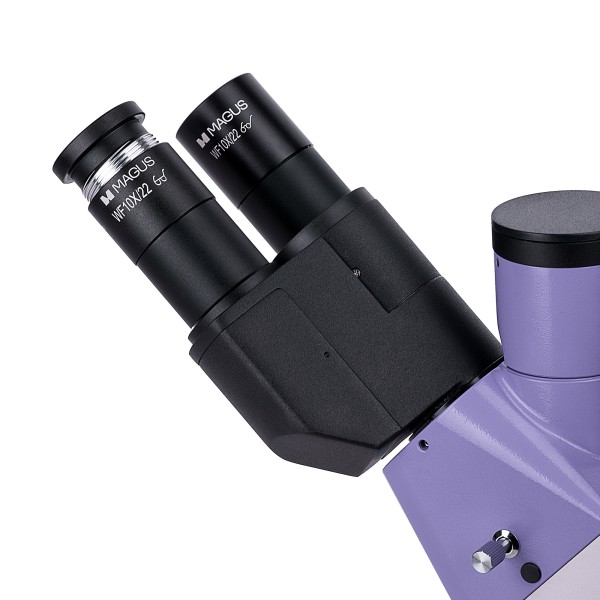

Тринокулярную визуальную насадку можно разворачивать на 180° при установке на микроскоп. Она имеет отдельный канал визуализации (вертикальную окулярную трубку) с делителем светового потока 50/50 и 100/0. Еще один канал визуализации есть в корпусе микроскопа – делитель светового потока здесь имеет два положения: 100/0 и 0/100.

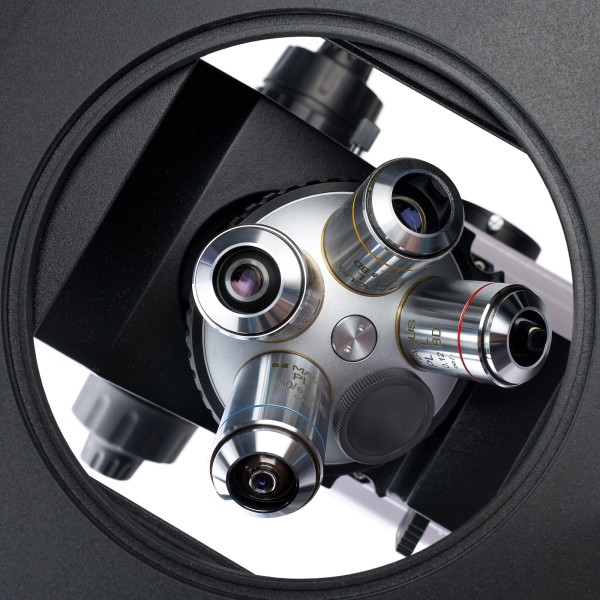

Револьверное устройство находится под образцом, для установки объективов доступно 5 гнезд. После установки объективов, входящих в комплект, одно гнездо револьвера остается свободным, поэтому при использовании дополнительного объектива не придется снимать один из базовых. Объективы планахроматические, имеют увеличенное рабочее расстояние и сконструированы для работы в светлом и темном поле. Увеличение микроскопа в базовой комплектации составляет от 50 до 500 крат.

Система освещения

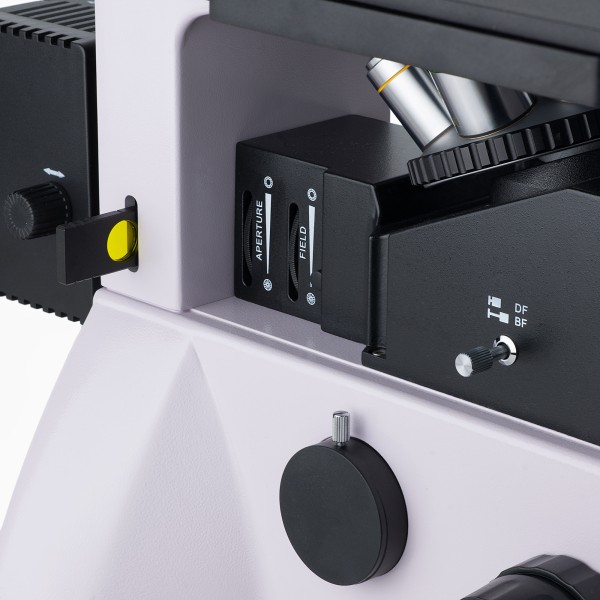

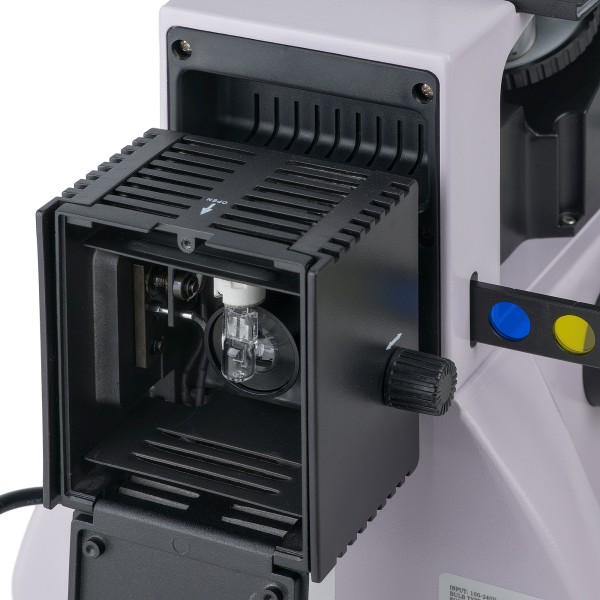

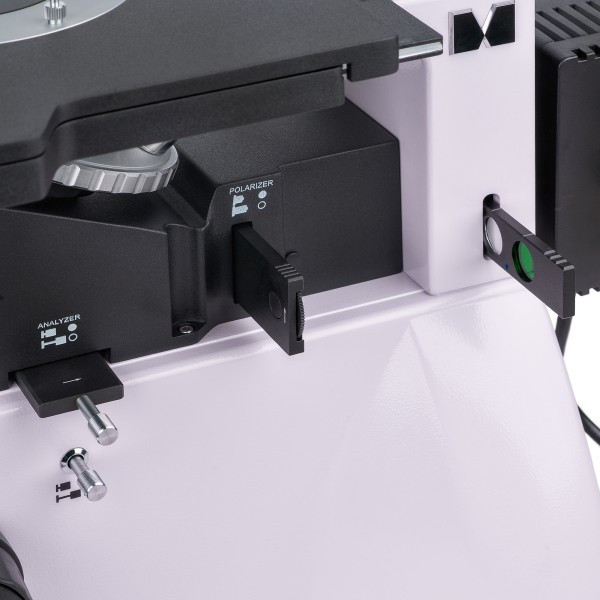

Галогенный осветитель отраженного света обладает увеличенной мощностью – 50 Вт достаточно для комфортных наблюдений не только в светлом поле и в поляризованном свете, но и в темном поле. Освещение получается теплым по цветовой температуре, поэтому глаза не устают при длительной работе. Источник света центрируется по трем осям. Наличие апертурной и полевой диафрагм позволяет настраивать освещение по методу Кёлера, а светофильтры упрощают настройку контрастности. Есть устройство простой поляризации со съемными анализатором и поляризатором, также в осветительной системе присутствует устройство для работы в темном поле.

Механика

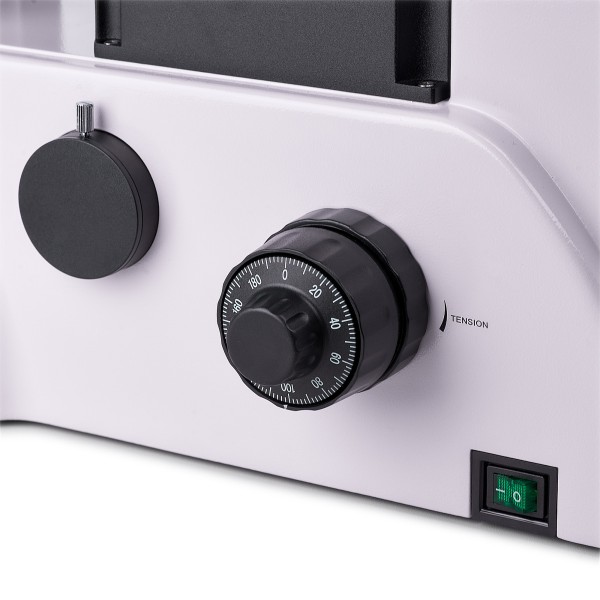

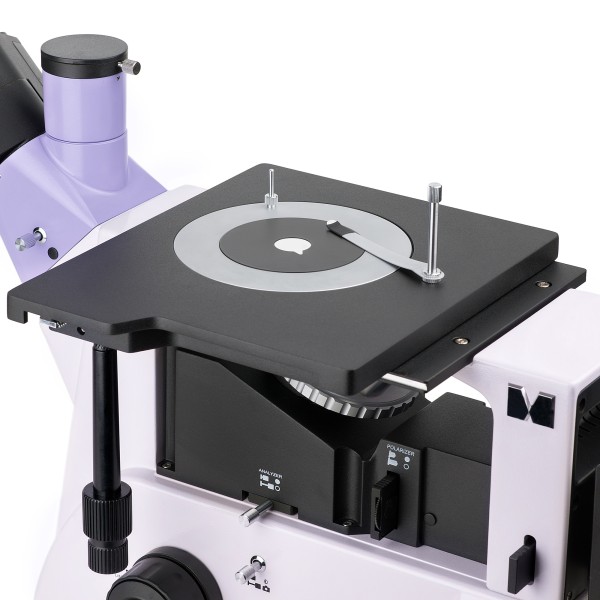

Перемещение образца происходит путем перемещения предметного столика по осям X и Y. В центр столика устанавливается поворотная круглая вставка с центральным отверстием диаметром 10 мм, 20 мм или 30 мм. Механизмы фокусировки позволяют настраивать фокус грубо или тонко. Жесткость хода грубой фокусировки регулируется, также грубая фокусировка может быть заблокирована. Коаксиальное расположение рукояток делает работу максимально удобной. Во время работы руки можно положить на стол, чтобы они не уставали.

Аксессуары

Возможности микроскопа расширяются при использовании дополнительных аксессуаров: окуляров, объективов с большим рабочим расстоянием для светлого и темного поля, цифровых камер, калибровочных слайдов.

Основные особенности:
• Инвертированная конструкция, изучение крупных объектов массой до 2 кг, круглые вставки в столик с отверстиями 10 мм, 20 мм и 30 мм
• Револьвер на 5 объективов, планахроматические объективы с увеличенным рабочим расстоянием для светлого и темного поля, тринокулярная визуальная насадка с возможностью разворота на 180°
• Два канала визуализации: на корпусе (делитель 100/0 и 0/100) и вертикальный тубус насадки (делитель 50/50 и 100/0)
• Доступные методы исследований: светлое поле, темное поле, поляризованный свет
• Настройка освещения по Кёлеру, центровка источника света, светофильтры, осветитель – галогенная лампа мощностью 50 Вт с питанием от сети (мощность увеличена специально для работы в темном поле)
• Широкая линейка дополнительных аксессуаров

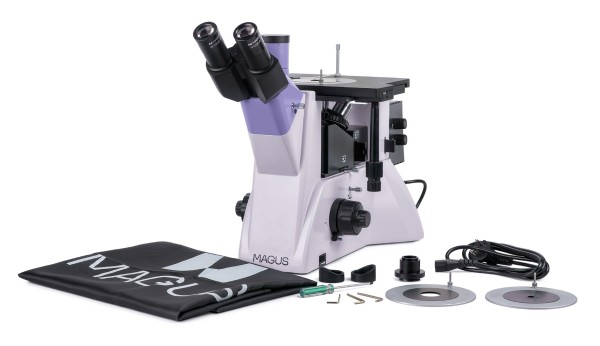

Комплектация:
• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:
• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Цифровая камера
• Калибровочный слайд
