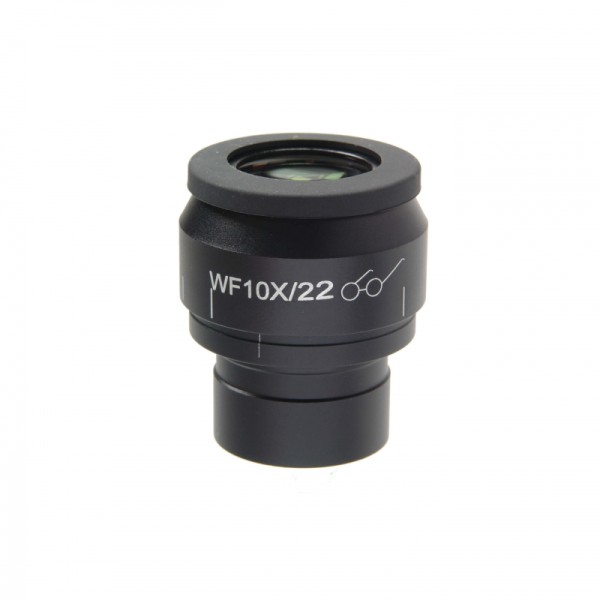

Окуляр 10х/22 с сеткой для Микромед 3 LED M

Окуляр с измерительной сеткой для микроскопов Микромед 3 LED M

Увеличение - 10 крат

Для выполнения сравнительных оценок линейных размеров отдельных составляющих объекта может быть применен окуляр со шкалой или с сеткой.

Сетка установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат. Окуляр с сеткой устанавливается в окулярный тубус. Парный ему окуляр без сетки установить в другой окулярный тубус. Наблюдая в окуляр с сеткой, сфокусироваться на резкое изображение сетки, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта. Наблюдая изображение объекта вторым глазом в окуляр без сетки, вращением кольца диоптрийной подвижки добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки. Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой. При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением сетки окуляра, что позволит выполнить необходимые сравнительные оценки линейных размеров структур.

Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд).

Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз). По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения. Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно. Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения).

Вычислить цену деления шкалы окуляра при работе с каждым объективом по формуле:

Е=ТL/A, где

E - цена деления шкалы окуляра,

L – число делений объект-микрометра,

Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре,

А – число делений шкалы окуляра.
