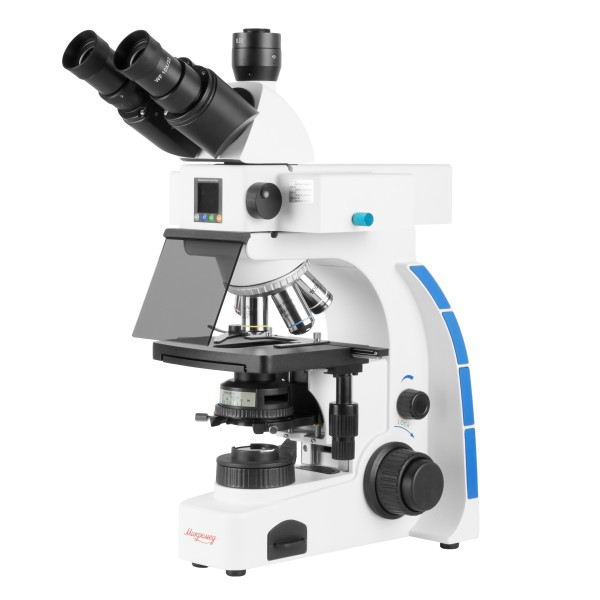

Микроскоп Микромед 3 (вариант ЛЮМ 4 Е LED) тринокулярный

Области применения

Микроскоп Микромед 3 (вариант ЛЮМ 4Е LED) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Профессиональная оптика

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку типа ICO Infinitive с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с электронным управлением люминесцентными фильтрами и интенсивностью излучения.

В базовый комплект микроскопа входят специальные объективы Plan 4х/0.10, Plan 10х/0.30, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40х/0.85. Объективы скорректированы на бесконечность, покровное стекло толщиной 0,17 мм и специально предназначены для работы с люминесценцией. Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с высоким разрешением по всему полю. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Визуальная насадка

Тринокулярная визуальная насадка ICO Infinitive предназначена для работы с микроскопами исследовательского класса рассчитанных на бесконечность. Насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Использование камеры

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовый вариант входит адаптер с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с форматом сенсора 1/2.5"-1/3".

Люминесцентные исследования

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 4 спектральных областях с помощью схемы прямого освещения предмета через объектив. Модуль имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

CH1 соответствует ультрафиолетовому-фиолетовому диапазону UV2

СН2 соответствует синему диапазону В2

СН3 соответствует зеленому диапазону G2

СН4 соответствует ультрафиолетовому диапазону UV3.

Для науки и здравоохранения

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в любой из всех наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

UV2: Спектр возбуждения 360/45, эмиссия 460/50

B2: Спектр возбуждения 480/30, эмиссия 535/40

G2: Спектр возбуждения 545/25, эмиссия 605/55

UV3: Спектр возбуждения 360/45, эмиссия 410LP

Четыре спектральные области позволяют исследовать препараты, окрашенные наиболее распространенными флюорохромами типов FITC, TRITC и DAPI, и исследовать большинство препаратов, имеющих свойства автолюминесценции. Это позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители заболеваний, может проводиться диагностика раковых заболеваний, определение белка в тканях, исследование биологических мембран и многое другое.

Электронное управление

Каретка с люминесцентными блоками управляется электронным сервоприводом, что позволяет устанавливать нужный спектральный диапазон нажатием кнопки. Управление интенсивностью излучения осуществляется цифровым валкодером и имеет память установок. Выбранный спектральный диапазон и значения последних установок индицируется на 1,5-дюймовом LED дисплее в интуитивно понятном формате.

Композитный светодиод

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности с широким спектром излучения, охватывающим все четыре диапазона. Срок службы светодиода более 30 000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

Осветительная система Кёлера

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой.

В конденсоре предусмотрен слот для дополнительных слайдеров. В качестве источника проходящего света используется галогенная лампа 20Вт на пониженное напряжение 6В.

Механика микроскопа

Фокусировка микроскопа осуществляется механизмом, расположенным в штативе микроскопа. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, оборудован регулятором усилия хода и блокировкой хода. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 156х138 мм со съемным препаратодержателем. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76-54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены из алюминиевого сплава методом литья под давлением, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

Увеличение 40х-1000х. С дополнительной оптикой 20х-1600х.

Оптическая система скорректирована на бесконечность.

Освещение Кёлера позволяет полностью реализовывать разрешающую способность.

Четыре спектральных диапазона люминесценции с прямым освещением через объектив.

Электронное управление и индикация на LED дисплее.

Композитный светодиод высокой яркости, большим сроком службы и малым нагревом.

Тринокулярная насадка для наблюдения в окуляры и одновременного вывода данных.

Комфортный угол наклона окулярных тубусов 30⁰.

Антигрибковое покрытие оптики для работы в биологических лабораториях.
