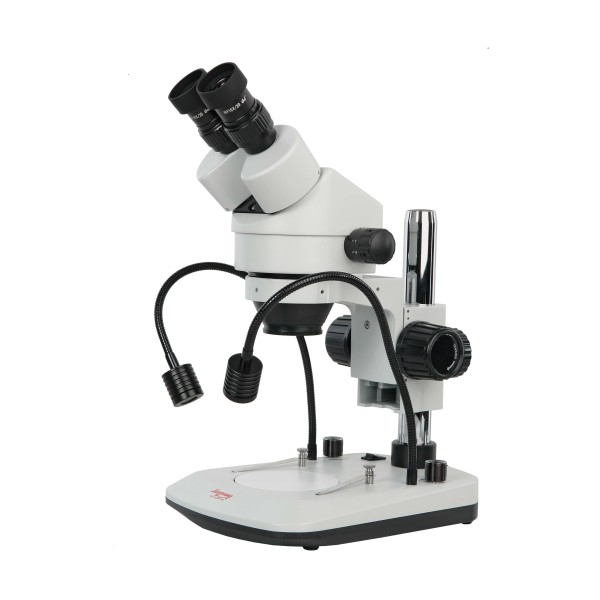

Микроскоп стерео Микромед MC-6-ZOOM LED

Почти как человеческий глаз

Стереомикроскоп Микромед МС-6-ZOOM LED предназначен для наблюдения неперевернутого объемного изображения трехмерных объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, при монтаже микроэлектронных компонентов или при изготовлении микропрепаратов для биологических исследований. Микроскоп построен по оптической схеме Грену, отличительной особенностью которой является ярко выраженный стереоэффект – возможность реалистично наблюдать объект исследования близко к тому, как его видит человеческий глаз.

Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптика высокого класса

Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Потому, вне зависимости от выбранного увеличения, наблюдатель видит объемное изображение высокого качества как при наблюдении в окуляры, так и при записи с помощью камеры.

Диапазон увеличений

Благодаря применению специально рассчитанных объективов, микроскоп позволяет работать в широком диапазоне увеличений от 7х до 45х и сохранять неизменно высокое качество изображения. Изменение увеличения микроскопа бесступенчатое и осуществляется поворотом барабанчиков, выведенных на обе стороны штатива. Барабанчики снабжены механизмами клик-стоп, что позволяет с высокой точностью и повторяемостью устанавливать необходимые значения увеличений.

Гибкая подсветка

Стереомикроскоп Микромед МС-6-ZOOM LED предназначен для проведения исследований как в отраженном, так и в проходящем свете с помощью встроенных в его конструкцию осветителей на светодиодах. Точечный источник проходящего света и два осветителя отраженного света создают освещение, близкое к дневному. Подобный свет способствует правильной цветопередаче и упрощает настройку WB.

Осветители отраженного света снабжены фокусирующими линзами, что позволяет получать равномерную освещенность пространства предмета. Осветители закреплены на гибких держателях, благодаря такой конструкции можно регулировать высоту осветителя и угол падения света. Возможность использования всех осветителей совместно позволяет добиваться качественной подсветки сложных объектов, в том числе полупрозрачных.

Независимая цифра

Бинокулярная визуальная насадка микроскопа Микромед МС-6-ZOOM LED позволяет устанавливать в один из окулярных тубусов камеру – цифровой видеоокуляр для вывода данных на внешний монитор и записи фото и видео файлов.

Оба окулярных тубуса визуальной насадки имеют диоптрийную подвижку, поэтому камера может быть установлена в любой из тубусов. С помощью подвижки наблюдатель сможет настраивать точную фокусировку как в оптическом, так и в цифровом канале. Окулярный тубус микроскопа имеет внутренний диаметр 30,0 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2мм потребуется переходник 23,2мм - 30,0мм.

Видеоокуляр вкомплект микроскопа невходит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

Большое рабочее расстояние

Особенностью микроскопа Микромед МС-6-ZOOM LED является большое рабочее расстояние, составляющее 100 мм и не зависящее от установленного значения увеличения микроскопа. Также рабочее расстояние остается неизменным при смене оптического окуляра. Значительная величина рабочего расстояния позволяет работать сдополнительными оптическими насадками - уменьшающей оптической насадкой 0,5х и повышающей насадкой 2х.

    Насадка 0,5х уменьшает кратность микроскопа до 3,5х – 22,5х. Рабочее расстояние увеличивается до 165 мм.

    Насадка 2х увеличивает кратность микроскопа до 14х – 90х. Рабочее расстояние уменьшается до 30 мм.

     Окуляр

     Без насадки

     С насадкой 0.5х

     С насадкой 1.5х

     С насадкой 2х

     W.D. = 100 мм

     W.D. = 165 мм

     W.D. = 45мм

     W.D. = 30 мм

     Увеличение

     Ø поля

     Увеличение

     Ø поля

     Увеличение

     Ø поля

     Увеличение

     Ø поля

     10х/20

     7х

     28.6

     3.5х

     57.1

     10.5х

     19.0

     14х

     14.3

     45х

     4.4

     22.5х

     8.9

     67.5х

     3.0

     90х

     2.2

     15х/15

     10.5х

     21.4

     5.2х

     42.8

     15.7х

     14.3

     21х

     10.7

     67.5х

     3.3

     33.7х

     6.7

     101.2х

     2.2

     135х

     1.7

     20х/10

     14х

     14.3

     7х

     28.6

     21х

     9.5

     28х

     7.1

     90х

     2.2

     45х

     4.4

     135х

     1.5

     180х

     1.1

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением оптической головки с визуальной насадкой. Для системы фокусировки в микроскопе применен зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает плавный ход и высокую точность настройки положения фокуса. Встроенный механизм регулировки усилия фокусировки способствует настройке комфортной фокусировки и предотвращает самопроизвольное опускание оптической головки.

Надежный конструктив

Основание микроскопа, штатив и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава. Штативная штанга из хромированной стали.

Подобная конструкция гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа. Основание и корпус визуальной насадки имеют износостойкое покрытие с антистатическими свойствами.

ОСОБЕННОСТИ:

    Прямое объемное изображение наблюдаемого объекта.

    Диапазон увеличений микроскопа от 7х до 45х.

    Большое рабочее расстояние позволяет исследовать крупные объекты.

    Использование оптической насадки 0,5х позволяет увеличить рабочее расстояние до 165 мм.

    Применение насадок и дополнительных окуляров позволяет расширить диапазон увеличений от 3,5х до90х.

    Все оптические детали микроскопа изготовлены из оптических стекол высокого качества и имеют просветляющее покрытие. Это обеспечивает высокий контраст и резкость изображения.

    Два осветителя на гибких держателях и осветитель проходящего света позволяют добиваться качественной подсветки сложных объектов, в том числе полупрозрачных.

    Микроскоп снабжен механизмами диоптрийной коррекции на обоих окулярных тубусах.

    Прецизионная точность фокусировки обеспечивается применением зубчато – реечного механизма и направляющей «ласточкин хвост» .
