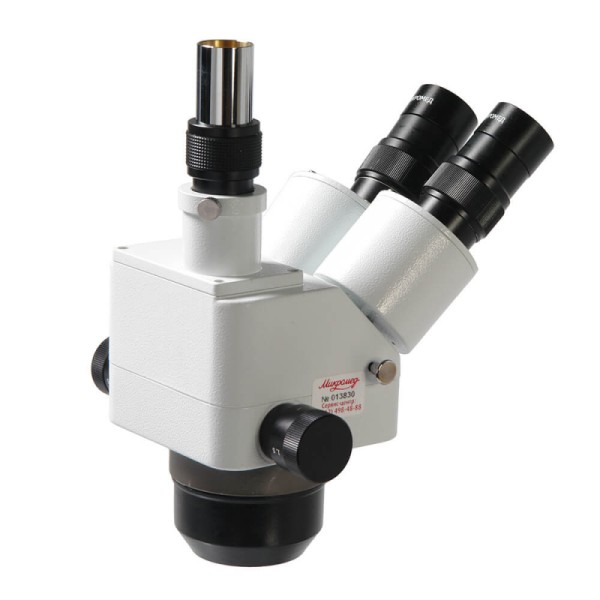

Оптич.головка МС-2-ZOOM вар.2

Тринокулярная оптическая головка Микромед МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.

Посадочный диаметр - 70 мм.

Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит)

Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть

    Увеличение объективной части

    Окуляр 5х

    Окуляр 10х

    Окуляр 15х

    Окуляр 20х

    Стандартный объектив

    1 ~ 4х

    5 ~ 20х

    10 ~ 40х

    15 ~ 60х

    20 ~80х

    С насадкой 0,5х

    0,5 ~ 2х

    2,5~10х

    5 ~ 20х

    7,5 ~ 30х

    10~40х

    С насадкой 0,75х

    0,75 ~ 3х

    3,75~15х

    7,5~30х

    11,25~45х

    15~60х

    С насадкой 1,5х

    1,5 ~ 6х

    7,5 ~ 30х

    15~60х

    22,5~90х

    30~120х

    С насадкой 2х

    2 ~ 8х

    10 ~ 40х

    20~80х

    30 ~ 120х

    40~160х

Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть

    Увеличение объективной части

    Рабочее расстояние, мм

    Поле с окуляром 5х, мм

    Поле с окуляром 10х, мм

    Поле с окуляром 15х, мм

    Поле с окуляром 20х, мм

    Стандартный объектив

    1 ~ 4х

    85

    20-5

    23-5,5

    15,5-4

    10,5-3

    С насадкой 0,5х

    0,5 ~ 2х

    172

    40-11

    52-12

    36-8,5

    25-5,8

    С насадкой 0,75х

    0,75 ~ 3х

    95

    25-6,5

    30-7

    21-5

    14-3,5

    С насадкой 1,5х

    1,5 ~ 6х

    42

    13-3,5

    15-4,8

    10,5-2,5

    7-1,8

    С насадкой 2х

    2 ~ 8х

    28

    10-2,5

    11,5-3

    8-2

    5,5-1,5
